藍芽滑鼠中鍵按鈕(微動開關)故障維修

一般滑鼠的中鍵除使用滾動輪外, 其他當按鈕的使用率並不高。 水電工的滑鼠因繪圖需要, 要常使用中鍵按鈕, 若是中鍵故障了, 程式操作起來可就麻煩了~ 這篇文章就來說滑鼠中鍵的維修!

滑鼠中鍵按鈕維修步驟

第一步驟拆解故障滑鼠。手上這顆滑鼠有4顆螺絲, 前面兩顆是用菱形塑膠墊將螺絲洞蓋住, 要先將兩塊菱形塑膠墊的貼紙拆下才可拆螺絲。

第二步驟量測可疑故障滑鼠開關。 進一步確認故障微動開關是否有問題, 也就是按下微動開關時, 兩邊的接點是否會改變電阻值; 此顆按鈕是長閉B接點。 但若微動開關不是故障原因, 就不在此篇案例探索, 這篇是以中鍵微動開關更換為主!

故障滑鼠內部

故障滑鼠可疑零件量測

第三步驟退焊吸錫拆下零件。這部分操作有點小難度, 需要有電路板焊接實作經驗者操作較容易成功.....滑鼠的電路板很精細, 退焊吸錫時操作空間/時間有限要留意, 最好搭配吸錫器來使用, 否則不容易取下舊零件也容易毀損電路板。

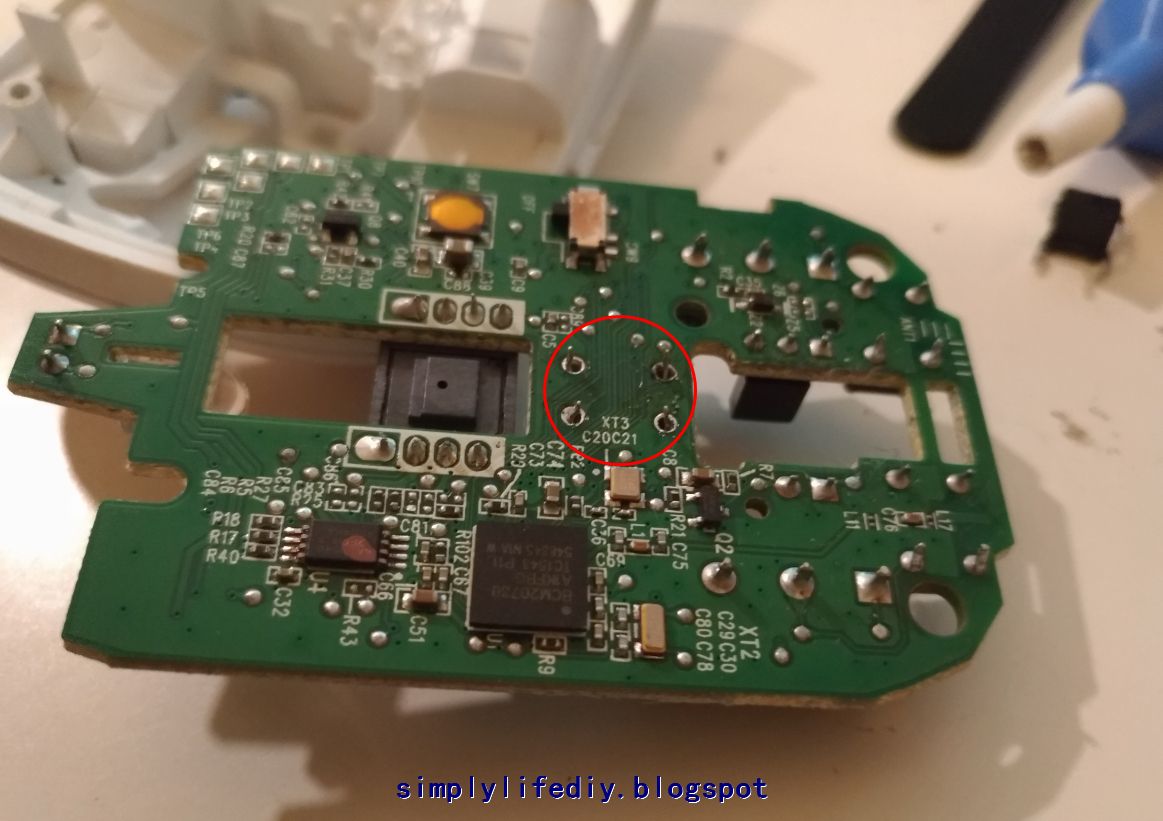

故障滑鼠發現問題開關，小心將它退焊吸錫

第四步驟換新微動開關零件。將新微動開關裝上原位置焊上, 再測試接點導通狀況是否已改善, 若是否則須檢查是否焊接沒確實做好。

故障滑鼠電路板焊上新零件

故障滑鼠電路板焊回的新微動開關零件

第五步驟裝回滑鼠固定螺絲, 大功告成!

一顆滑鼠幾百塊台幣並不貴, 或許你會納悶換一顆心的不就得了? 但基於資源環保加上動手修護的挑戰, 這顆藉由自己修換完成的滑鼠, 用起來會更加珍惜! 自己動手~ 無價!



自行施工難易度評估:

所需工具: ★☆☆☆☆ 十字起子、吸錫器、焊錫絲、小功率烙鐵(40~60W)

所需費用: ★☆☆☆☆  微動開關20元, 郵寄費用40元, 自己動手工資--無價

所需時間: ★☆☆☆☆  1小時以內可完成

組裝難易: ★★★☆☆  退焊吸錫稍有難度, 烙鐵使用需留意安全不要被燙傷。
