飛利浦吹風機Philips HP8110故障維修

吹風機幾乎是每天必須使用的居家電器設備，每天使用相對的折損自然就會快一些。這回拿來維修練功的是飛利浦Philips時尚小吹風機HP8110。

這台故障的飛利浦吹風機，規格貼標標示的是1000W。這1000W透露什麼訊息? 先在維修前先有電氣設備的基本概念--就是吹風機在110V電壓下，額定電流為9安培(P=VxI)，9安培的電流量在平日居家電器哩，算是蠻耗電的一類(一般家庭電器耗電參考這裡)。此吹風機電阻換算是12.3歐姆（P=I^2xR)。先把這些基本數字記在心裡。接著就可以動手開始來檢查吹風機了。

維修前再次簡單的驗證吹風機的故障是否可重現，也藉此確認送修者的故障陳述是否正確。先在吹風機未拆解前，再把插頭送電試試，看看每段風速開關扳動是否正常--，果然故障，吹風機完全沒有想要動的樣子，風速開關切換起來也很滑順正常，表示切換開關故障的可能變低了(風速開關故障 )。

經驗裡，吹風機最容易故障的地方通常是主電源相關部分，包括切換開關、電源插座或電源線裡頭斷線。電源線或是插頭附近在長時間的使用下，很容易拉損內部銅線斷裂而造成故障。其次是總開關和式切換開關。高功率的電器，使用時會有較大的電流，大電流很容易造成熱及接點接觸時的火花，長時間下來很容易造成開關金屬接點的毀損而造成接觸不良， 進而形成故障。

維修時先把吹風機選擇任何一個檔位的開關，然後電源線插座在用三用電表量測是否導通阻值。根據瓦特數反推電阻值，最大功率應該在12.3歐姆，若是開關在低功率檔，應該也是不超過1000歐姆左右。通常電阻值出現在無窮大和數千歐以上極可能就已是故障。這台吹風機量測的歐姆值是無窮大。表示整個迴路哪裡可能斷了!

拆開吹風機， 再量測電源線......怪了! 竟然連接到切換開關的一組線沒導通!! 找到兇手了。外表明有明顯燒焦或摺痕的電線裡頭的銅線竟然斷了。原先還擔心是切換開關或是電熱絲壞了，只要換上新電源線就搞定了。大電流的電源線較粗， 焊接時要有足夠的熱量才能將焊錫與銅線、金屬接頭黏牢，否則假焊很容易再出現問題。。

電源線10A  選用1.25mm2線徑就應該夠安全。(線徑對應安全電流)

飛利浦Philips時尚小吹風機完修搞定。

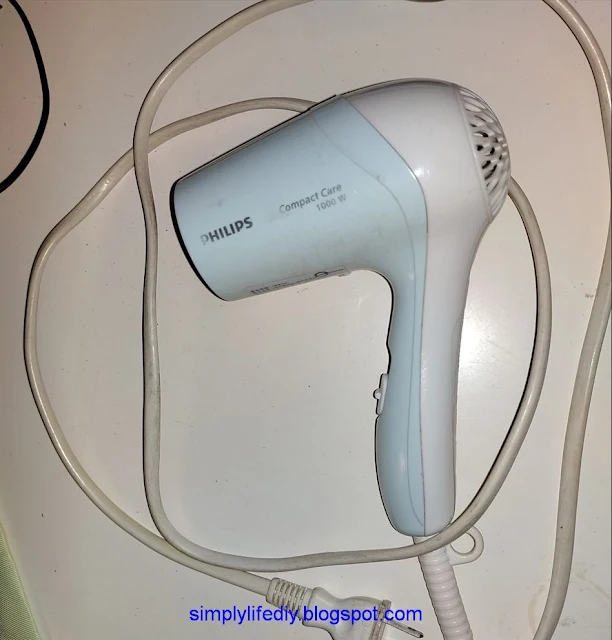

故障的Philips吹風機

拆解Philips吹風機， 也是使用特殊的三角頭螺絲， 不是一般常見的十字螺絲。外殼的卡榫需要小心用一字起撬開。

拆解Philips吹風機， 查看裡頭零件有無明顯外傷

Philips吹風機的風速切換開關， 嫌疑最大的開關。 不過這回兇手真的不是它

把拆下的吹風機電源線一端短路再量測電阻， 果然裡面有斷線

Philips吹風機維修完成。 把內部斷裂的電源線換成黑色的。

Philips吹風機電路簡圖

自行施工難易度評估:

所需工具: ★★★☆ 內三角螺絲起子、一字起子、剝線鉗、尖嘴鉗、電烙鐵、吸錫器

所需金錢: ★☆☆☆☆  帶插頭電源線網購110元, DIY工資無價^^

所需時間: ★☆☆☆☆  1小時內可完成

組裝難易: ★★★★☆ 吹風機外殼不易拆卸, 要留意步驟慢慢拆。吸錫器使用要避免烙鐵連續加溫傷及電路板。電器維修要注意用電安全!

.....瞎覓, 還有不清楚? 可以留言給水電工, 水電工會盡快回覆你!
