電鍋故障簡易維修案例~無法加熱

這次居家維修案例是傳統的大同電鍋。維修的線索是: 電鍋插電後不會通電無法加熱、鄰居說不過電......
大同電鍋, 印象中是很耐操的家電, 好好使用用個一二十年也不困難......言歸正傳, 電鍋故障時，自己要如何簡易檢測、檢修? 如何判斷是電鍋電源線問題還是電鍋加熱的電熱片故障.......這裡介紹幾個簡單且基本的電鍋維修檢查S O P:

1. 拔下電鍋插座斷開電源, 再將電鍋的總開關扳到"煮飯的位置", 然後用電阻計量電源插座兩端有無阻值，若無電阻值極可能是電熱管或溫度保險絲路故障。

請參考圖中的600W電鍋電路圖。電鍋煮飯的電路會通過"煮飯"開關SW1, 然後經"600W電熱管", 再通過"溫度保險絲"TH. Fuse, 構成一個迴路。
通過SW1也有一部分電流通道PL1, 但因指示燈有100K的電阻, 量測阻值若是無限大, 則表示電熱管或溫度保險絲可能毀損 。PL1是氖燈量不到阻值。正常的電熱管量測阻應該是20歐姆上下。

故障的大同電鍋600W電路圖

2. 如何確認是電熱管或溫度保險絲故障? 拆下底板直接量測溫度保險絲兩端阻值, 若呈現導通則表示正常, 極可能就是電熱管故障!
這台電鍋是600W, 推算電熱管為20歐姆(W=VI, 600W=110xI, I=5.5A; V=IR, 110=5.5xR, R=20歐姆), 若量測電熱管兩端應該是20歐姆左右, 但這台電鍋阻值是無限大, 很明確是電熱管已毀損!!

故障的大同電鍋，先量測電源插座判斷加熱管有無斷路

好了, 已判斷出電鍋故障原因, 就選購合適規格零件回來更換。這款600W大同電鍋使用的是600W電熱管, 本來想去大同服務站買比較快, 但找不到大同服務站的電話, 打了幾通電話好像不是原廠的服務站, 還要我撥其他電話, 乾脆就從網路上選購, 多等個一兩天也無所謂!

買回新電鍋電熱管, 量測電熱管兩端是20歐姆左右無誤, 表示零件應該正常! 把舊電熱管電源兩顆及四顆固定螺絲拆下.......哇! 原來舊電熱管已斷裂, 確定是判斷無誤! 拆卸舊電熱管並清理固定槽, 清乾淨才不會燒煮時有異味!!

電鍋故障原因，發現電熱管斷裂

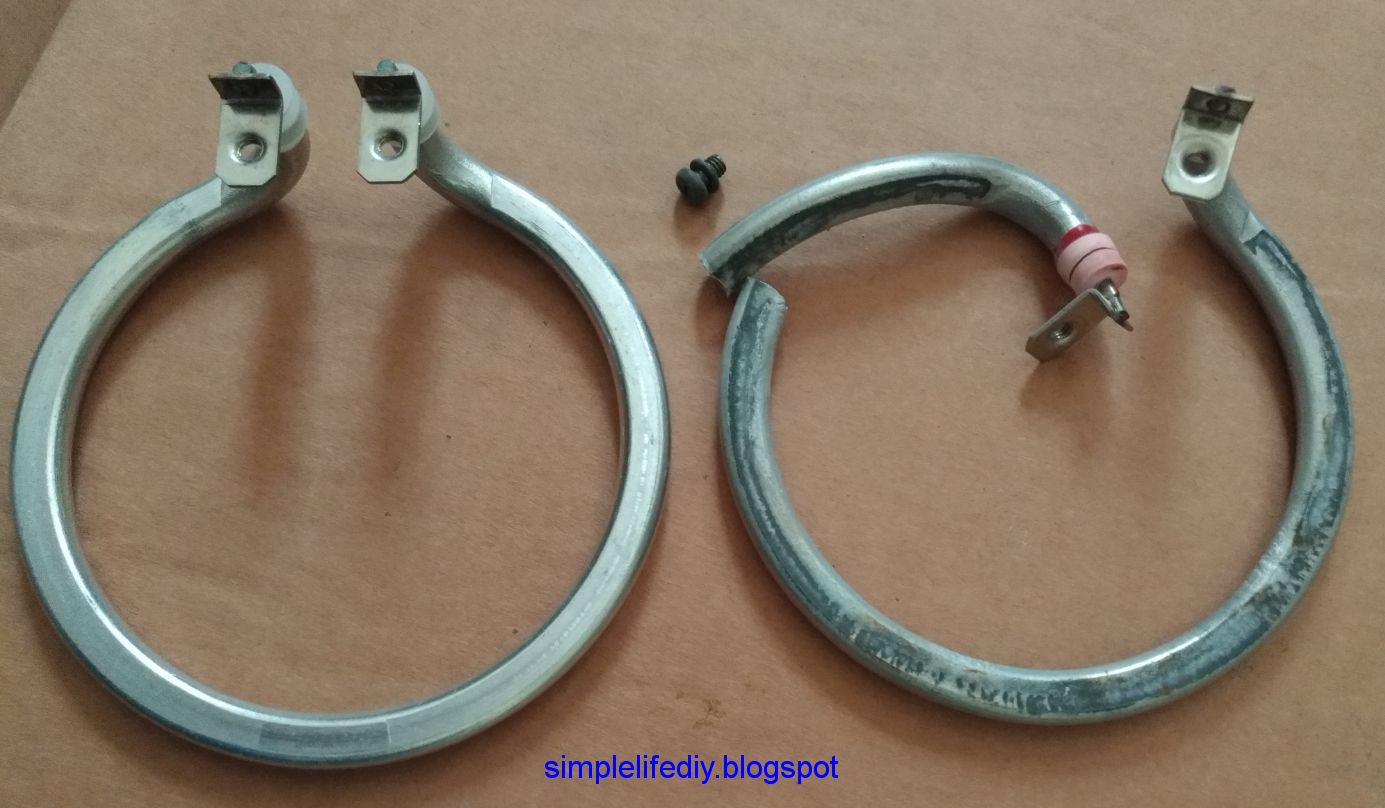

電鍋電熱管新舊比較

舊電熱管的固定螺絲有防鬆墊圈要適當鎖緊, 太鬆不可但太緊會崩牙也不行!!接著是電源螺絲固定, 由於是用焊片固定, 強度不是很好, 鎖緊時力道要掌控一下, 用另一隻手握住固定片再鎖螺絲, 電熱管才不會被扭轉變形。留意電線要同原來位置, 別接錯也不要繞錯, 避免電線直接碰觸熱源!

電鍋電熱管阻值20歐姆上下

固定電鍋電熱管要鎖上4塊固定片, 且要確實鎖緊鐵片

電鍋電熱管電接頭頭螺絲回鎖，要控制好力道及施力, 別扭壞了

檢視測試電路無誤後, 鎖回底蓋板, 大功告成!!

電鍋電熱管安裝完成後測試電路

BTW, 這種高功率的發熱電器插頭很重要, 水電工順便拆開插頭來檢查.....果然不及格! 部分銅線並無鎖到電極片, 這會熱電線發熱造成銅氧化, 且讓電流更難順利流過會產生高溫.....所以決定剪斷電線, 接觸點重新打端子, 加大電線與電極接觸面接, 才不易產生高溫造成危險!

危險的電鍋電源線插頭接法，拆開插頭檢查不OK，需充新打接點

安全的電鍋電源線插頭，改用端子改，加大接觸面積大接觸面積

自行施工前難易度評估:

所需工具:     ★☆☆☆☆  十字螺絲起子及三用電表
所需金錢:     ★☆☆☆☆  電熱管200元上下(網購), 自行維修工資無價^^
所需時間:     ★☆☆☆☆  30分鐘以內
組裝難易度: ★☆☆☆☆  留意須預防觸電, 不可火線作業!


若有上述不清楚, 歡迎留言提問^^
