市面上販售許多的雲端監控攝影機(遠端監控)功能強大，可以用來監控家裡的幼小孩童、老人、寵物、防盜......安裝方便而且價格不貴， 很多人都會買來家裡安裝。水電工買的這顆水星安防MIPC251C-4網路攝影機(雲端攝像頭)用了3~4年， 最近開機時會卡卡的、有些異音有時會一直開機無法動作!..... 水電工一時手癢，也想拆開來看看裡面是長怎樣? 是否有雜物跑進去影響了開機....
這顆水星安防攝像頭的做工頗為精細，從外觀竟然找不到任何螺絲孔洞，圓球機殼的塑膠組合完全是使用塑膠卡榫（snap finfer)來固定，算是工業設計處理頗佳的作品。但這美麗外觀的背後，卻是對維修拆解人員的考驗、苦差事~因不想拆解時的暴力蠻幹而傷了攝像頭圓滑的外殼。因此，要找到確切的外殼拆解點，才不會對外觀造成太大的傷害。找了半天終於在攝像頭下端的支架固定處開口找到一個破綻! 於是使用細的一字起子，從固定口開口的塑膠結合線慢慢把它頂扳開，看到隙縫再用另一支一字起子夾住固定，然後沿著接合線慢慢地把它逐漸地扳開，直到所有的塑膠卡榫全部解開就可拆解這個鏡頭。
攝像頭電路板使用兩顆十字自攻螺絲固定，只有才下這樣的十字螺絲就可以把電路板取下。中間兩顆螺絲是固定紅外線攝影模組，因為旁邊有8腳接頭與主電路板連接，拆開時要沿接頭插針方向平行拆移電路板，這樣就可以順利分解紅外線攝影模組電路板。
回裝時在依相反的步驟組裝回去，就可以復原。說也奇怪之前有時開機卡卡的現象莫名的就好了。
 |
| 監控攝影機頭拆解~圓滑的外殼沒螺絲不好拆 |
 |
| 監控攝影機頭拆解~依序把接合縫頂開 |
 |
| 監控攝影機頭拆解~頂開縫隙後"見縫插針" |
 |
| 監控攝影機頭拆解~塑膠卡榫是圓球機殼固定的主要結構設計 |
 |
| 監控攝影機頭拆解~拆下兩顆螺絲可取下電路板 |
 |

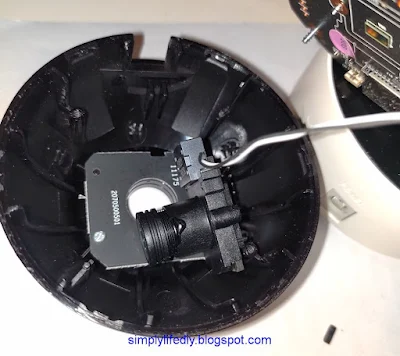

| 監控攝影機頭拆解~拆下裡面兩顆螺絲可取下紅外線鏡頭模組電路板 |
 |
監控攝影機頭拆解~裡面的紅外線鏡頭模組及補光燈電路板
|
 |
| 監控攝影機頭拆解~補光燈的8腳接頭拆解時要留意 |
 |
監控攝影機頭拆解~裡面的紅外線鏡頭長這樣
|
 |
監控攝影機頭拆解~裡面的紅外線鏡頭模組板
|
 |
監控攝影機頭拆解~檢查清理完再回裝電路板
|
手殘指數評估:所需工具: ★☆☆☆☆ 小型(精密)一字起子兩支、小型十字起子
所需金錢: ☆☆☆☆☆ FREE, 完全不用花錢買東買西
所需時間: ★☆☆☆☆ 約30分, 視個人對消費墊子產品孰悉程度而定
組裝難易: ★★★☆☆ 圓球外殼要找破口較難，之後就變容易了
.....瞎覓, 還有不清楚? 可以留言給水電工, 水電工會盡快回覆你!
)
