HTC Desire 826無法充電-尾插更換



HTC826手機最近老毛病又來了, 前晚充電結果隔天電池還是沒電……, 因為這也已經不是第一次了, 直接認定這是[尾插]不良所造成! 不知道是否HTC的尾插板特別容易故障, 網路上隨便檢索一下就可以找到一堆賣家。這次就挑選有所謂的原廠零配件賣家, 希望維修後能撐久一點。如果你的手機也有類似問題: 手機久充無電、充電顯示燈時暗時亮不穩定、充電USB接頭明明沒壞卻接觸不良……, 若有已上徵兆, 那有可能就是尾插壞了。[尾叉]也有賣家叫它[充電排線], 選購時要稍加留意!

手機拆解步驟, 基本上同電池拆卸的方式,  可參考 HTC826電池更換教學。要記的在拆解時要先關機。

拆機步驟:

1.      SIM卡的位置開始慢慢掀開後蓋板, 討厭的雙面膠要慢慢扳開來, 動作太快可能會折斷蓋板。

掀開後蓋板
   2.      電池的正下方有一個長方形塑膠, 上面有兩顆星型螺絲要先拆下; 兩顆星型螺絲螺絲拆完就可以把有天線的塑膠蓋取下, 可以看到[尾插]電路版;

下方長方形黑色塑膠拆下


3.      [尾插]電路版上有一顆星型螺絲要拆下, 拆完螺絲後電路版已經可以卸下;


4.      電路板要先從塑膠卡榫上卸下, 此時再把標示[S]的排線由電路板接口上小心卸下;

小心卸下S排線接口
5.      電路板右邊有一條黑色電線也要拆下, 它是用金屬卡扣固定的, 拿夾子稍為頂一下就可以取下, 到此尾插電路板已完全卸除

黑色電線要拆下
6.      更換完新尾插電路板, 小心這條排線組裝要小心,  若裝不好可能會折傷排線電路,  更不容易裝到位!! 要利用排線上面的硬塑膠板施力裝入固定槽, 這樣才不容易折到排線。

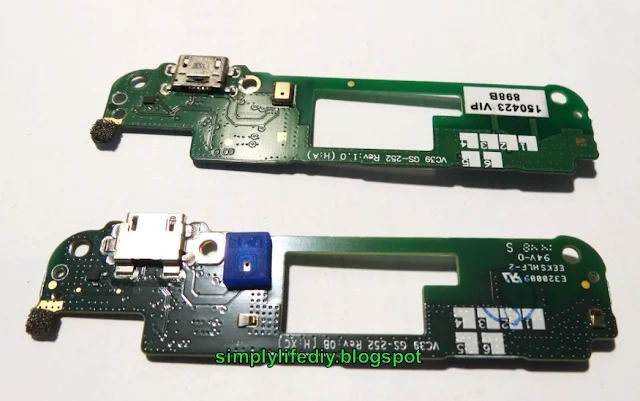

不同賣家的尾插還有差異, 下圖就是所謂的正廠品!?

7.      裝上黑色電線, 留意小卡扣要確定已卡住;
8.      電路板裝回固定螺絲;
9.      裝回天線塑膠蓋及2顆螺絲;
10.  蓋上後蓋板;
11.  開機並測試充電功能。此測試也可在#9步驟之後進行。

簡單測試後, 確認HTC Desire 826尾插更換順利成功、完修, 又省了一條維修費!
這台HTC的毛病不少, 包含手機電池過熱, 所以也換過電池! 有電池蓄電不良的問題。可以參考我之前的文章--- 換HTC 826電池
